鍛鋼球閥
當前位置：首頁 > 鍛鋼球閥

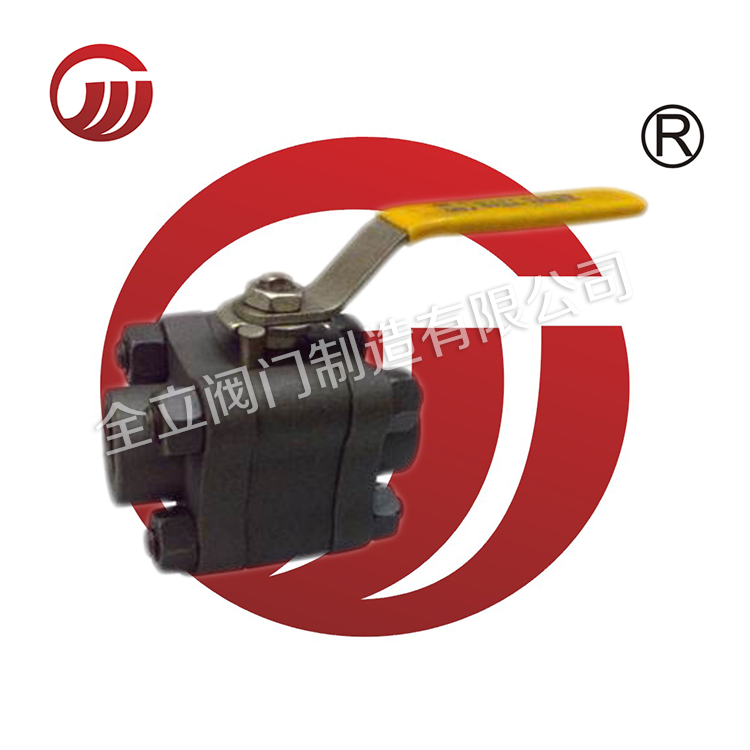

磅鍛鋼球閥產品簡述
磅鍛鋼球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動；公稱通徑：1/2"～12"；
公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。
注:對焊管加長可根據客戶要求定制。
磅鍛鋼球閥應用范圍：
1.設計制造標準：BS5351:MSS SP-118
2.連接端尺寸：承插口尺寸按：ANSI B16.11；JB/T1715
螺紋端尺寸按：ANSI B1.12.1；JB/T7306
對焊端尺寸按：ANSI B16.25；JB/T12224
3.檢驗和試壓按：API598; GB/T13927;JB/T9092
4.材料標準根據：ANSI/ASTM
閥體溫壓等級：
CIass800,Max1920psig@100度F
CIass1500,Max3600psig@100度F
磅鍛鋼球閥結構圖
磅鍛鋼球閥主要零部件材料表
部件 | Material | Q’TY | |
閥體 | A105 | SS316 | 1 |
端蓋 | A105 | SS316 | 1 |
球 | SS410 | SS316 | 1 |
焊管 | A105 | SS316 | 2 |
螺栓 | A197B7 | A193 B8M | 4 |
螺母 | A194 2H | A194 B8 | 8 |
密封墊 | RPTFE | 2 | |
閥坐 | RPTFE | 2 | |
密封 | RPTFE | 1 | |
填料 | RPTFE | 1 | |
填料壓蓋 | SS304 | 1 | |
蝶簧 | SS301 | 2 | |
閥桿 | A276 410 | SS316 | 1 |
螺母 | A194 2H | A194 B8 | 2 |
手柄 | SS304+PVC | 1 | |
定位銷 | SS304 | 1 | |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.gnhgb.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
