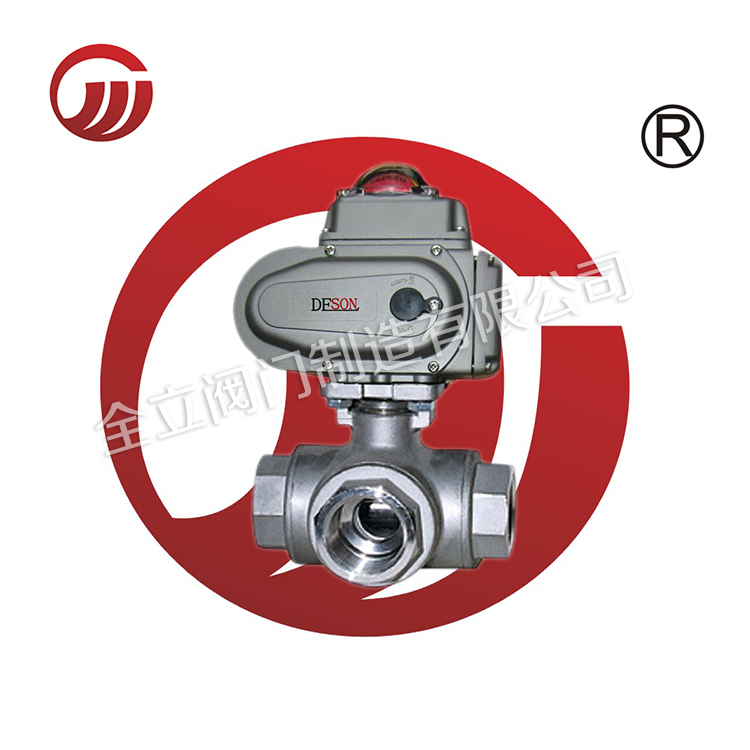

電動球閥
當前位置：首頁 > 電動球閥
【三通螺紋球閥產品概述】
1.公稱壓力：1.6-6.4MPa
2.適用穩定范圍：-20～232℃～350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
4.螺紋類型：G。NPT。BSPT。BSP。DI259/2999
【三通螺紋球閥使用范圍】
可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
閥座采用彈性密封結構，密封可靠，啟閉輕松。
閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
可設置90°開關定位機構，根據需要加鎖以防止誤操作。
適用于PN1.0～4.0MPa,工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(
密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質.
【三通螺紋球閥主要零部件材料】
| 零件名稱 | 材質 |
| 閥體 | 不銹鋼CF8M/CF8 |
| 閥蓋 | 不銹鋼CF8M/CF8 |
| 球 | 不銹鋼CF8M/CF8 |
| 球墊 | 聚四氟乙烯PTEE |
| 閥桿 | 不銹鋼CF8M/CF8 |
| 填料 | 聚四氟乙烯PTEE |
| 中口 | 聚四氟乙烯PTEE |
| 大薄片 | 聚四氟乙烯PTEE |
| 壓緊螺母 | 不銹鋼CF8M/CF8 |
| 手柄 | 不銹鋼CF8M/CF8 |
| 流向指示牌 | ALUMINUM |
| 華司 | 不銹鋼CF8 |
| 螺帽 | 不銹鋼CF8 |
| 鎖定裝置 | 不銹鋼CF8 |
| 皮套 | 塑料 |
| 盲蓋 | 不銹CF8M/CF8 |
【三通螺紋球閥產品結構圖】
【三通螺紋球閥主要連接尺寸】
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
| 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 33.5 | 37.5 | 22.4 | 35.0 | 10-20UNC |
| 3/4" | 16.0 | 85 | 64 | 126 | 81.5 | 39.0 | 42.5 | 22.4 | 35.0 | 10-20UNC |
| 1" | 20.0 | 100 | 80 | 145 | 102.0 | 50.5 | 51.5 | 22.4 | 35.0 | 10-20UNC |
| 1-1/4" | 25.0 | 115 | 90 | 145 | 108.5 | 51.0 | 57.5 | 22.4 | 35.0 | 10-20UNC |
| 1-1/2" | 32.0 | 125 | 96 | 204 | 121.0 | 58.0 | 63.0 | 22.4 | 38.1 | 1/4-20UNC |
| 2" | 38.1 | 148 | 106 | 204 | 138.5 | 65.5 | 73.0 | 22.4 | 38.1 | 1/4-20UNC |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.gnhgb.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
